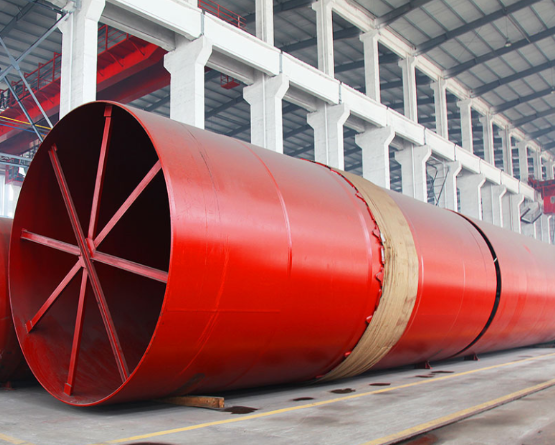

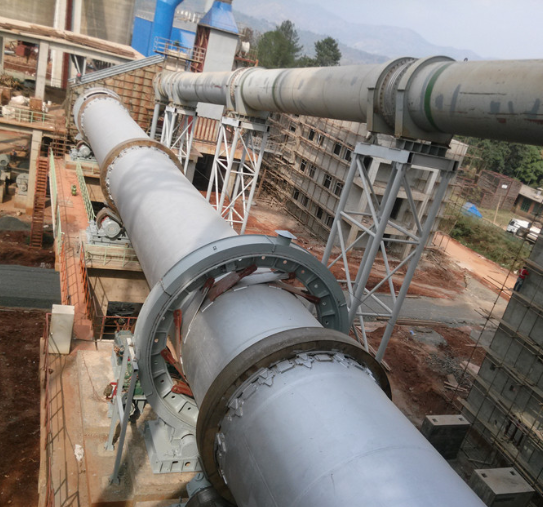

5.2x118m Horno rotativo utilizado para la industria metalúrgica no ferrosa

Esta serie de hornos rotatorios es un horno y horno de calcinación internacional avanzado de gran tamaño desarrollado por nuestra empresa y muchos institutos de investigación científica como el Instituto de Investigación General de Minería y Metalurgia de Beijing, el Instituto de Investigación de Minería y Metalurgia de Changsha, el Instituto de Investigación de Industria Minera No Metálica de Suzhou Sinoma, etc. En comparación con el horno rotatorio con la misma especificación fabricado con la tecnología tradicional, esta serie de hornos rotatorios puede hacer que la capacidad de producción aumente en un 30%, haciendo el consumo de calor se reduce en un 40% y hace que la temperatura de los gases de combustión descargados sea <250 ℃, por lo que es conveniente para recolectar polvo y satisfacer las necesidades modernas de protección del medio ambiente en cuanto a ahorro de energía y reducción del consumo. Este horno rotatorio se usa ampliamente para extraer níquel de laterita, calcinar piedra caliza activada, pellets oxidados, óxido de magnesio, óxido de aluminio, dióxido de titanio, etc.

Parámetros técnicos

1. Especificación: Φ5.2x118m

2. Capacidad: 80-90t/d

3. Pendiente del casco del horno: 3,5%

4. No. de soporte: 5

5. Tipo de rodillo de empuje: hidráulico

6. Velocidad de rotación del horno

conducción principal: 0,2-1.233r/min

conducción auxiliar: 7.82r/h

7. Conducción principal

Modelo de motor: YSNP450L1-6

potencia nominal: 355x2KW

rango de regulación de velocidad: 160-980r/min

tensión nominal: 380V

Modelo reductor: P320W-90

relación de velocidad total: 90

8. Conducción auxiliar

Modelo de motor: Y225S-4

potencia nominal: 37x2kw

velocidad de rotación nominal: 1480r/min

tensión nominal: 380v

Modelo reductor: YNL305-14

relación de velocidad total: 14

9. Peso total (excluyendo ladrillo refractario): 1650t

Alcance del suministro

Incluye dispositivo de accionamiento principal, dispositivo de accionamiento auxiliar, corona y piñón, eje y cojinete, cubierta de engranaje, secciones de carcasa, cubierta de aire frío de salida del horno, placa protectora de salida del horno y perno y tuerca, neumático, dispositivo de soporte, rodillo de empuje hidráulico, estación hidráulica de rodillo de empuje, dispositivo de sellado de salida del horno, dispositivo de sellado de entrada del horno, conducto de aire de enfriamiento de salida del horno, sistema de lubricación reductor, cubierta de alimentación, cubierta de descarga, herramienta de instalación, instrumentos, gabinete de control eléctrico, etc.
