Lugar de origen:
CHINA
Nombre de la marca:
Hengyang
Certificación:
ISO9001
Número de modelo:
HC-289

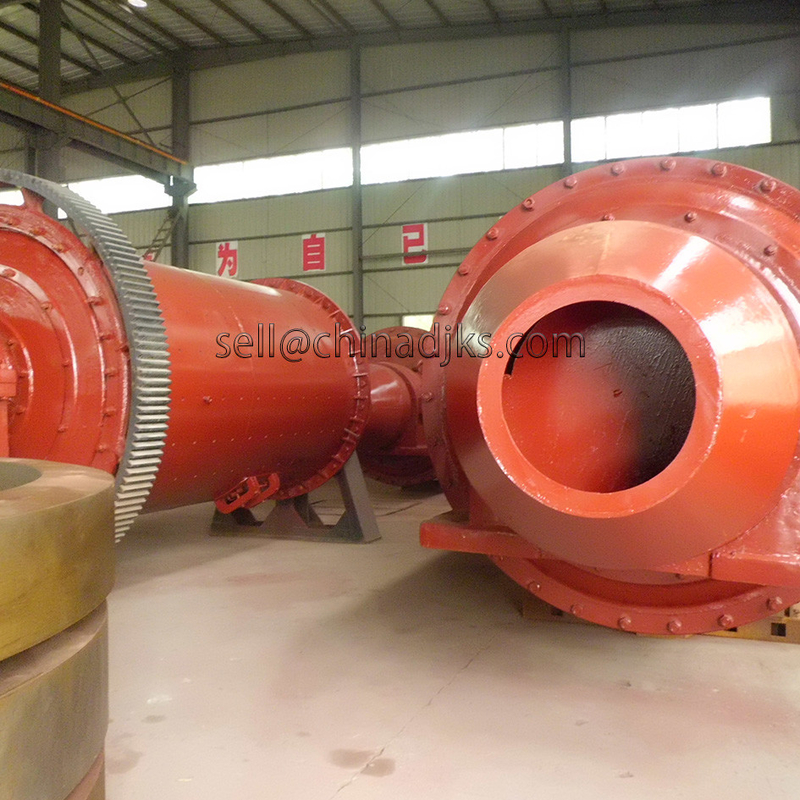

El molino de bola de la rejilla (molino de bola de la descarga de la rejilla) es una fresadora de bola usada para moler los diversos minerales y otros materiales. El tipo molino de la rejilla de bola es un equipo tradicional el moler de bola para la descarga forzada del mineral al lado de rejilla de la descarga del mineral.
Su estructura básica y proceso de pulido son básicamente lo mismo que el tipo molino del desbordamiento de bola, pero la estructura de la pieza de la descarga del mineral es diferente. El extremo de la descarga del molino de bola de la descarga de la rejilla se equipa de un trazador de líneas de la rejilla, y el material se descarga a través del trazador de líneas de la rejilla.
La característica de su método de la descarga es descarga forzada, así que la capacidad de producción es más alta. El tipo molino de la descarga de la rejilla de bola tiene una capacidad de proceso más alta, pero el tamaño del producto es relativamente grueso (0.2-0.3m m), conveniente para la primera fase de operaciones de pulido.
La bola de acero de pulido dentro del barril del molino de bola de la rejilla se llena de acuerdo con diversos tamaños y proporciones. Cuando la bola de pulido se levanta a cierta altura durante la operación del molino, la diferencia del descenso con la superficie de la pulpa es más grande. Por lo tanto, el impacto de la bola de acero en el material es fuerte, el efecto machacante del material es grande, el efecto de pulido es mejor.
El molino de bola de la rejilla se compone principalmente de la pieza del barril, parte de alimentación, descargando la parte, el transporte, el sistema de transmisión y el sistema lubricante.
Después de que el tipo molino de la rejilla de bola comience, el material se alimenta en el barril a través del extremo de la alimentación, y el barril entonces gira alrededor del eje horizontal según cierta velocidad. Al mismo tiempo, bajo acción de la fuerza centrífuga y de la fuerza de fricción, el material se trae a un lugar más alto, y se realiza el movimiento entonces que hace caída libre y que lanza. Finalmente, el material se machaca bajo acción combinada del medio de pulido y del cilindro.
El producto de tierra se descarga a través de la partición de descarga. El extremo de descarga del molino de bola de la rejilla se proporciona un trazador de líneas de la rejilla, en el cual hay muchos pequeños agujeros para descargar. Después de que se termine la operación de pulido, la pulpa del mineral se levanta a un de alto nivel que la abertura de la descarga del mineral a través del trazador de líneas de la rejilla y de la cámara en abanico que llevan a la abertura de la descarga del mineral, para descargar la pulpa del mineral del molino de bola de la rejilla.
Detalles técnicos del molino de bola de la rejilla
| Especificación (milímetros) | Capacidad (t/h) | Tamaño de la salida (milímetros) | Gire la velocidad (r/min) | Medios carga de pulido (t) | Poder del motor (kilovatios) | Peso (t) |
|---|---|---|---|---|---|---|
| φ900×1800 | 0.65-2 | 0.075-0.89 | 36 | 1,5 | 18,5 | 5,85 |
| φ900×3000 | 1.1-3.5 | 0.075-0.89 | 38 | 2,7 | 22 | 6,98 |
| φ1200×2400 | 1.5-4.8 | 0.075-0.89 | 36 | 3 | 30 | 13,6 |
| φ1200×4500 | 1.6-5.8 | 0.074-0.4 | 32,4 | 5 | 55 | 15,6 |
| φ1500×3000 | 2-5 | 0.074-0.4 | 29,7 | 7,5 | 75 | 19,5 |
| φ1500×5700 | 3.5-6 | 0.074-0.4 | 27 | 12 | 130 | 25,8 |
| φ1830×3000 | 4-10 | 0.074-0.4 | 25,4 | 11 | 130 | 34,5 |
| φ1830×6400 | 6.5-15 | 0.074-0.4 | 24,1 | 21 | 210 | 43 |
| φ2100×3000 | 6.5-36 | 0.074-0.4 | 23,7 | 15 | 155 | 45 |
| φ2100×7000 | 12-48 | 0.074-0.4 | 23,7 | 26 | 280 | 59,5 |
| φ2200×4500 | 9-45 | 0.074-0.4 | 21,5 | 27 | 280 | 54,5 |
| φ2200×6500 | 14-26 | 0.074-0.4 | 21,7 | 35 | 380 | 61 |
| φ2200×7000 | 15-28 | 0.074-0.4 | 21,7 | 35 | 380 | 62,5 |
| φ2200×7500 | 15-30 | 0.074-0.4 | 21,7 | 35 | 380 | 64,8 |
| φ2400×3000 | 7-50 | 0.074-0.4 | 21 | 23 | 245 | 58 |
| φ2700×4000 | 22-80 | 0.074-0.4 | 20,7 | 40 | 380 | 95 |
| φ2700×4500 | 26-90 | 0.074-0.4 | 20,7 | 48 | 480 | 102 |
| φ3600×8500 | 45.8-256 | 0.074-0.4 | 18 | 131 | 1800 | 260 |
| φ4000×6000 | 65-248 | 0.074-0.4 | 16,9 | 146 | 1600 | 242 |
| φ4500×6400 | 84-306 | 0.074-0.4 | 15,6 | 172 | 2000 | 280 |
| φ5030×8300 | 118-500 | 0.074-0.4 | 14,4 | 266 | 3300 | 403 |
| φ5500×8500 | 148-615 | 0.074-0.4 | 13,8 | 338 | 4500 | 525 |
