Lugar de origen:
CHINA
Nombre de la marca:
Hengyang
Certificación:
ISO9001
Número de modelo:
F-0018

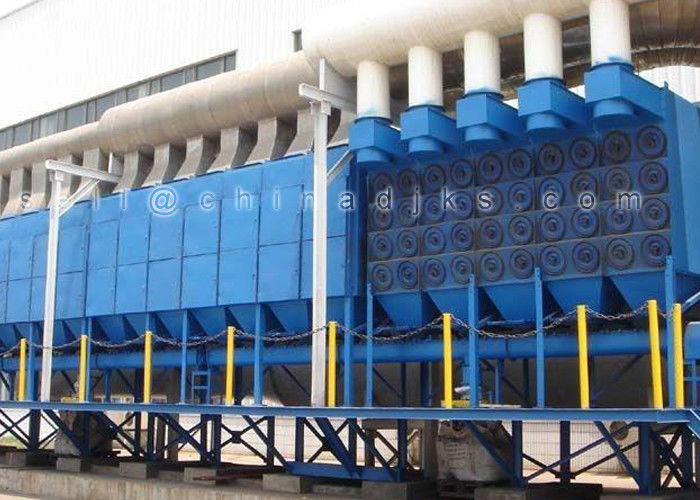

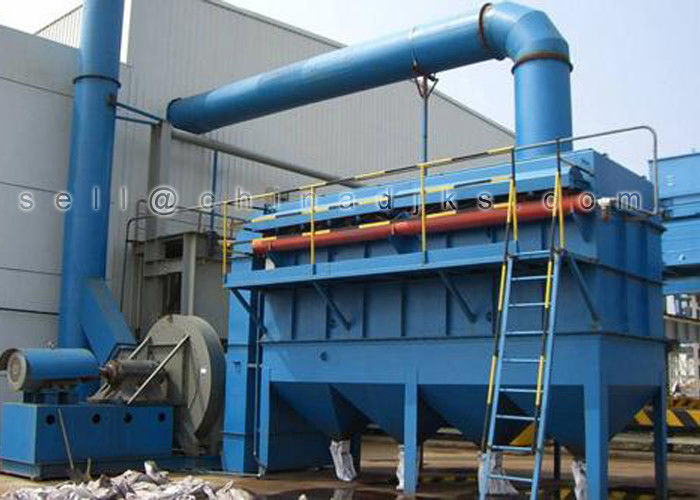

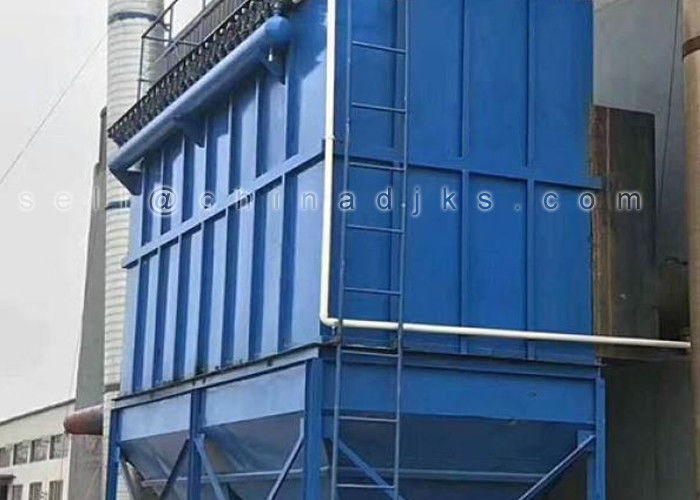

Equipo de Jet Bag Filter Dust Collection del pulso de la fábrica del cemento
Pulso Jet Bag Filter Introduction
El tipo colector del bolso de polvo es una clase de equipo de filtración del polvo seco, que se utiliza principalmente para la purificación del humo, el tratamiento del polvo (no fibroso) y la recuperación material en industrias tales como cemento, metalurgia, materiales de construcción, maquinaria, industria química y energía eléctrica. +8615617816797 la pieza de la base del trabajo entero del retiro de polvo es series de bolsos de filtro instalados dentro de la caja. Los bolsos de filtro se hacen de la tela filtrante tejida o del fieltro no tejido. Cuando el gas polvo-que contiene entra en el colector de polvo a través de la entrada de aire, se filtra la tela de la fibra. Las partículas en el gas se filtran bajo acción, y el polvo con gravedad grande y específica establece abajo debido a su propia gravedad y caídas en la tolva de la ceniza. Se bloquean las párticulas de polvo finas cuando el gas pasa a través del bolso de filtro, para purificar el gas y los estándares de emisión prescritos.
Base de la selección del filtro de bolso
Para el gas polvoriento producido bajo diversas condiciones de la producción, un tipo conveniente de colector de polvo se debe utilizar para el tratamiento de la purificación, para alcanzar el mejor efecto de la purificación. Si el equipo es demasiado grande, causará la basura innecesaria. Pequeño, afectará a la producción y no podrá cumplir requisitos de la protección del medio ambiente. La base principal de la selección es como sigue:
1. temperatura del gas polvoriento
La temperatura del gas polvoriento es la base principal para la selección del colector de polvo. Si la temperatura del aire de entrada es diferente de la temperatura del diseño, causará consecuencias serias. Cuando la temperatura del gas es demasiado alta, el bolso de filtro será quemado y deformado. Para el gas de alta temperatura, debe ser refrescado debajo de la temperatura que el material del filtro puede soportar. La condensación ocurrirá cuando la temperatura del gas es demasiado baja, así que la temperatura del gas se debe guardar sobre 20 el ° C.
2. manipulación del volumen de aire
El volumen de aire es el volumen de gas que el equipo del retiro de polvo puede purificar en un rato de unidad. Las unidades son metros cúbicos por la hora m3/h o los metros cúbicos estándar Nm3/h por hora. Éste es una de las razones principales de la selección de colectores de polvo.
concentración de polvo 3.Inlet
Refiere a la concentración de polvo en el gas en la entrada de aire, que es determinada por el proceso de producción del punto del polvo. En la selección, es un factor importante detrás del volumen de aire. La unidad es g/m3 o g/Nm3. Cuando la concentración de polvo en la entrada es demasiado grande, la consideración se debe dar a la instalación del equipo del retiro del pre-polvo.
Pulso Jet Bag Filter Specifications:
| Modelo | PPCS128-6 | PPCS128-9 | PPCS128-10 | PPCS128-2×6 | PPCS128-2×7 | PPCS128-2×8 | |
| Volumen (³ de m /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Velocidad de aire (m/min) | 1.2-2.0 (la velocidad varía en diversos puntos del polvo) | ||||||
| Área de la filtración (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Área neta de la filtración (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| No. del bolso (PC) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Resistencia (PA) | 1470-1770 | ||||||
| Presión menos (PA) | 7000 | ||||||
| Contenido de polvo en la entrada (³ de g/m) | <1300 | ||||||
| Emisión de polvo (³ de g/m) | ≤0.1 | ||||||
| Aire comprimido | Presión (PA) | (5-7) ×105 | |||||
| Consumo del aire | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
| (³ /min de m) | |||||||
| Válvula del pulso | Qty (PC) | 12 | 18 | 20 | 24 | 28 | 32 |
| Tamaño | 2-1/2 ″ | ||||||
| Válvula de la elevación | Qty (PC) | 6 | 9 | 10 | 12 | 14 | 16 |
| Tamaño (milímetros) | Válvula Φ725, el tanque Φ100 del aire | ||||||
| Dispositivo YJD-26 de la descarga | ³ /h de la capacidad los 24m del mercado 300×300m m | Válvula de aleta doble 305×915 | |||||
| Transportador de tornillo | Modelo | Dia. Φ300, ³ /h de la capacidad los 21m | N/A | ||||
| Caja de cambios | XWD2.2-5-1/43, poder 2.2Kw | N/A | |||||
| Diapositiva del aire | La diapositiva 250m m, ³/㎡, presión 6860pa del aire del flujo los 2.0m, si el contenido de polvo excede el ³ de los 700g/m en la entrada, filtro de bolso con el transportador de tornillo grande debe ser considerada. | ||||||
| Tamaño y material del bolso | Dia.×lengthΦ130×3050, peso bruto de polietileno sentía 450g/㎡, temperatura 120℃ | ||||||
| Área del aislamiento (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Peso total (aproximadamente) (kilogramos) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Nota 1: El área neta de la filtración significa el área de una cámara durante la eliminación del polvo. | |||||||
| 2: El consumo del aire comprimido se basa en fuente del tubo del aire comprimido de una estación de la compresión del aire. El consumo se debe considerar para ser 1,3 veces más si la fuente es proporcionada por un compresor de aire independiente. | |||||||
